三坐標測量機組成部分之主機

北瑞科信（www.xbdhg.com）之前介紹了三坐標測量機有三部分組成，其中包括主機、測頭和電氣控制系統。前面已經跟大家分了關于三坐標測量機的測頭和電氣控制系統，今天北瑞科信再介紹一下關于“三坐標測量機組成部分之主機”的構成。

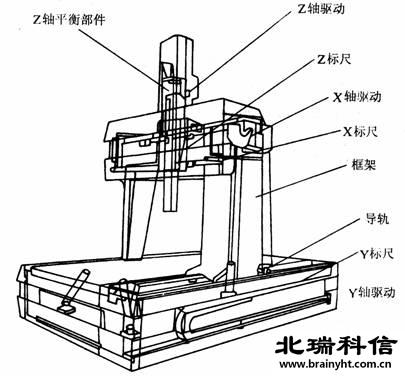

三坐標測量機主機組成部分

三坐標測量機主機結構主要分為：1、框架：是測量機的主體機械結構架子。2、標尺系統：是測量機的重要組成部分，是決定儀器精度的一個重要環節。三坐標測量機所用的標尺有光柵尺、感應同步器、磁尺及光波波長等。3、三坐標測量機導軌：是測量機實現三維運動的重要部件。測量機多采用滑動導軌、滾動軸承導軌和氣浮導軌，而以氣浮靜壓導軌為主要形式。氣浮導軌由導軌體和氣墊組成，有的導軌體和工作臺合二為一。氣浮導軌還包括氣源、穩壓器、過濾器、氣管、分流器等一套氣體裝置。 4、驅動裝置：是三坐標測量機的重要運動機構，可實現機動和程序控制伺服運動的功能。在測量機上一般采用的驅動裝置有滾動輪、鋼絲、齒形帶、齒輪齒條、光軸滾動輪等傳動，并配以伺服馬達驅動。直線馬達驅動正在增多。5、平衡部件：主要用于Z軸框架結構中。它的功能是平衡Z軸的重量，以使Z軸上下運動時無偏得干擾，使檢測時Z向測力穩定。6、轉臺與附件：轉臺是測量機的重要元件，它使測量機增加一個轉動運動的自由度，便于某些種類零件的測量。
