游標卡尺如何讀數

游標卡尺是一種常用的量具，具有結構簡單、使用方便、精度中等和測量的尺寸范圍大等特點，可以用它來測量零件的外徑、內徑、長度、寬度、厚度、深度和孔距等，應用范圍很廣。

游標卡尺由主尺和副尺（又稱游標）組成。主尺與固定卡腳制成一體，副尺與活動卡腳制成一體，并能在主尺上滑動。游標卡尺有0.02、0.05、0.1mm三種測量精度。

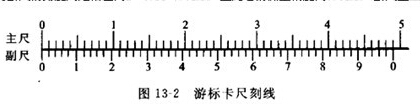

游標卡尺是利用主尺刻度間距與副尺刻度間距讀數的。以0.02mm游標卡尺為例，主尺的刻度間距為1mm，當兩卡腳合并時，主尺上49mm剛好等于副尺上50格，副尺每格長為＝0.98mm。主尺與副尺的刻度間相關為1－0398＝0.02mm，因此它的測量精度為0.02mm（副尺上直接用數字刻出）

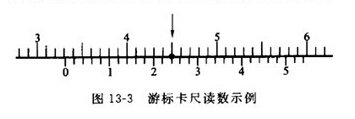

游標卡尺讀數分為三個步驟，下面以所示0.02游標卡尺的某一狀態為例進行說明。

游標卡尺的讀數方法

1. 在主尺上讀出副尺零線以左的刻度，該值就是最后讀數的整數部分。圖示33mm。

2. 副尺上一定有一條與主尺的刻線對齊，在刻尺上讀出該刻線距副尺的格數，將其與刻度間距0.02mm相乘，就得到最后讀數的小數部分。圖示為0.24mm。

3. 將所得到的整數和小數部分相加，就得到總尺寸為33.24mm。
