外徑千分尺簡介

外徑千分尺的歷史與發展

 外徑千分尺又稱螺旋測微器（micrometer）、螺旋測微儀、分厘卡，是比游標卡尺更精密的測量長度的工具，用它測長度可以準確到0.01mm，測量范圍為幾個厘米。它的一部分加工成螺距為0.5mm的螺紋，當它在固定套管B的螺套中轉動時，將前進或后退，活動套管C和螺桿連成一體，其周邊等分成50個分格。螺桿轉動的整圈數由固定套管上間隔0.5mm的刻線去測量，不足一圈的部分由活動套管周邊的刻線去測量，最終測量結果需要估讀一位小數。

 第一把千分尺是由法國發明家Jean Laurent Palmer 在1848 年獲得了專利，被稱為“帶圓游標尺框的螺紋卡尺”。今天，我們?nèi)匀焕眠@一典型特征制造外徑千分尺。千分尺引入機械世界開始于兩個美國工程師Joseph R. Brown 和Lucian Sharpe 在1867 年對巴黎展覽會的訪問，他們的注意力被Palmer 的發明所吸引，并非常感興趣。在對Palmer 的設計加以改進之后產品被大批量制造，并由這兩位合伙人在市場上成功地推廣。當瑞士TESA公司決定制造外徑千分尺時，他們重復了過去發生的故事，使該產品成為公司的第一個產品。個別情況除外（例如測量齒輪的千分尺），我們所使用的千分尺遵循Abbe 原則（阿貝原則），如同比較儀那樣。千分尺心軸通過現代化磨床加工，螺紋的輪廓精度很高，螺距偏差可忽略不計，加工條件保證了千分尺極低的測量不確定度。

外徑千分尺的分類

外徑千分尺分為機械式外徑千分尺和電子外徑千分尺兩類

（1）機械式外徑千分尺。如標準外徑千分尺.簡稱千分尺，是利用精密螺紋副原理測長的手攜式通用長度測量工具。1848年，法國的J.L.帕爾默取得外徑千分尺的專利 。1869年，美國的J.R.布朗和L.夏普等將外徑千分尺制成商品，用于測量金屬線外徑和板材厚度。千分尺的品種很多。改變千分尺測量面形狀和尺架等就可以制成不同用途的千分尺，如用于測量內徑、螺紋中徑、齒輪公法線或深度等的千分尺。

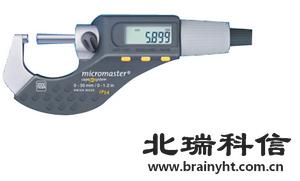

（2）電子外徑千分尺 如數顯外徑千分尺。也叫數顯千分尺，測量系統中應用了光柵測長技術和集成電路等。電子千分尺是20世紀70年代中期出現的，用于外徑測量。

外徑千分尺種類介紹

1. 游標讀數外徑千分尺 用于普通的外徑測量

2. 小頭外徑千分尺 適用于測量鐘表精密零件

3. 尖頭外徑千分尺它的結構特點是兩測量面為45°椎體形的尖頭。它適用于測量小溝槽，如鉆頭、直立銑刀、偶數槽絲錐的溝槽直徑及鐘表齒輪齒根圓直徑尺寸等。

4. 壁厚千分尺 特點是有球形測量面和平側量面及特殊形狀的尺架，適用于測量管材壁厚的外徑千分尺。

5. 板厚千分尺 板厚千分尺是指具有球形側量面合平側兩面及特殊形狀的尺架，適用于測量板材厚度的外徑千分尺。

6. 帶測微表頭千分尺它的結構特點是，由測微頭代替普通外徑千分尺的固定測砧。用它對同一尺寸的工件進行分選檢查很方便，而且示值比較穩定。測量范圍有0-25mm、25-50mm、50-75mm和75-100mm四種。它主要用于尺寸比較測量。誤差較大，慎用。

7. 大平面?zhèn)阮^千分尺其測量面直徑比較大(12.5mm)，并可以更換，故測量面與被測工件間的壓強較小。適用于測量彈性材料或軟金屬制件，如金屬po箔片、橡膠和紙張等的厚度尺寸。

8. 大尺寸千分尺 其特點是可跟換測砧或可調整測杠，這對減少千分尺數量、擴大千分尺的使用范圍是有好處的。

9. 翻字式讀數外徑千分尺 在微分筒上開有小窗口，顯示0.1mm讀數

10. 電子數字顯示式外徑千分尺 是指利用電子測量、數字顯示及螺旋副原理對尺架上兩測量面間分隔的距離進行讀數的外徑千分尺。

11. 薄片式千分尺 測溝槽直徑測量，每次能夠減少5%的測量誤差。

12. 盤式千分尺 測正齒和斜齒齒輪的跨齒長度

13. v氈千分尺 奇數絲錐，鉸刀外徑尺寸測量

14. 花鍵千分尺，又名花式千分尺 齒輪槽徑測量

15. 卡尺型內徑千分尺 小直徑 窄槽寬度測量

16. 螺紋千分尺 螺紋有效直徑測量

外徑千分尺的操作方法

1）使用前應先檢查零點：緩緩轉動微調旋鈕D′，使測桿（E）和測砧（A）接觸，到棘輪發出聲音為止，此時可動尺（活動套筒）上的零刻線應當和固定套筒上的基準線（長橫線）對正，否則有零誤差。

2）左手持尺架（C），右手轉動粗調旋鈕D使測桿E與測砧A間距稍大于被測物，放入被測物，轉動保護旋鈕D′到夾住被測物，直到棘輪發出聲音為止，撥動固定旋鈕B使測桿固定后讀數。

外徑千分尺的讀數方法

1、先讀固定刻度

2、再讀半刻度，若半刻度線已露出，記作 0.5mm；若半刻度線未露出，記作 0.0mm；

3、再讀可動刻度（注意估讀）。記作 n×0.01mm；

4、最終讀數結果為固定刻度+半刻度+可動刻度+估讀

千分尺使用時的注意事項

1、測量時，注意要在測微螺桿快靠近被測物體時應停止使用旋鈕，而改用微調旋鈕，避免產生過大的壓力，既可使測量結果精確，又能保護螺旋測微器

2、在讀數時，要注意固定刻度尺上表示半毫米的刻線是否已經露出。

3、讀數時，千分位有一位估讀數字，不能隨便扔掉，即使固定刻度的零點正好與可動刻度的某一刻度線對齊，千分位上也應讀取為“0”。

4、當小砧和測微螺桿并攏時，可動刻度的零點與固定刻度的零點不相重合，將出現零誤差，應加以修正，即在最后測長度的讀數上去掉零誤差的數值。

千分尺的使用保養

1、檢查零位線是否準確；

2、測量時需把工件被測量面擦干凈；

3、工件較大時應放在V型鐵或平板上測量；

4、測量前將測量桿和砧座擦干凈；

5、擰活動套筒時需用棘輪裝置；

6、不要擰松后蓋，以免造成零位線改變；

7、不要在固定套筒和活動套筒間加入普通機油；

8、用后擦凈上油，放入專用盒內，置于干燥處。
